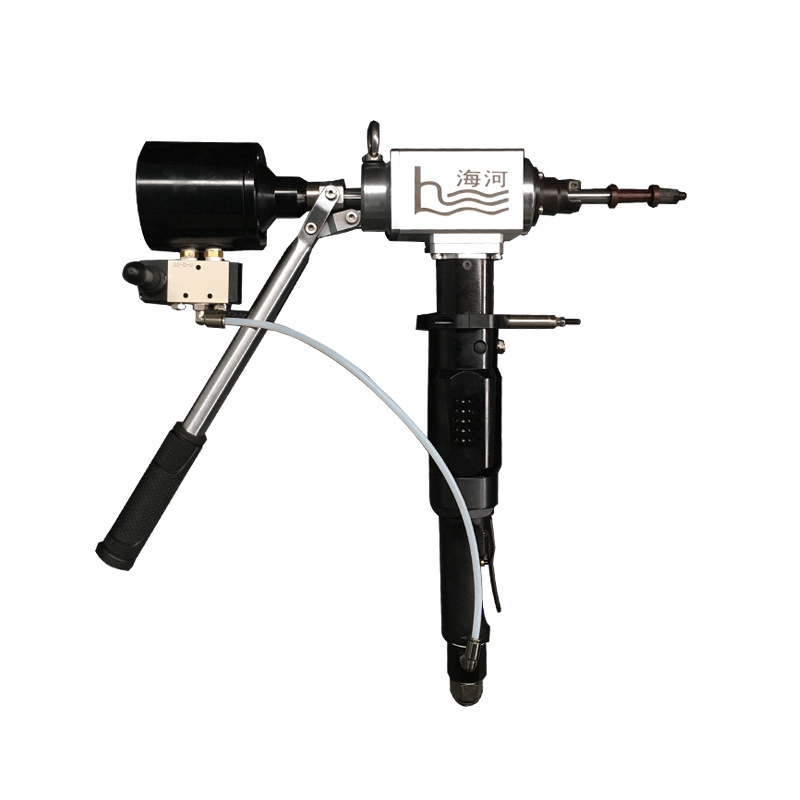

本套设备专门为管板焊接中管口参差不齐影响到焊接质量和产品外观，引进欧美先进技术和理念，在引进吸收 再创新的基础上，结合实际经验，为提高生产率和操作性，我们开发了全新的管子平口机具。这是市场上较快速和 较强劲的管子平口机，具有较高的生产效率。

　　功能特点：

　　1、即可刮去管口多余长度，又可清除焊缝，一机多用;

　　2、选用气动锁紧及定位，安全快捷;

　　3、推杆式进刀和退刀，快速、方便;

　　4、机械冷切割，不会破坏管材质，只需几秒即口完成一个平口;

　　5、机器使用寿命长，使用成本低，工作效率高;

　　6、根据管口特点，设计更合理的刀架及刀具;

　　7、安全而舒适的人机工程学设计，利用平衡原理，减轻操作的负担;

　　8、小巧紧凑的刀头，可任意调节长度从而控制管口长度;

　　9、适用于材料包括：碳钢、不锈钢、钛材等;

　　10、整体小巧，能不同位置使用，移动轻便灵活;

　　使用场合：

　　1、快速倒角

　　1-1 在换热器制造中，由于换热管质量问题引起的更换换热管

　　1-2 由于焊缝质量问题需要清除焊缝重新焊接

　　1-3 换热器返修

　　2、快速平管口

　　换热器生产中，管口密集，管桥空间小，造成焊接难度大，再加上管口伸出长度参差不齐，焊接是难上加难。

结构介绍：

　　发货范围：

　　1、PKQ-300 快速平口器(一台)

　　2、平口专用刀(20 片)

　　3、19、25、32 弹性定位夹头一套

　　4、19、25、32 刀架一套

　　5、平衡吊

　　6、铝制包装箱(一个)

　　7、空气滤清器一个

　　8、使用说明书和配件袋(一份)

　　9、专用工具一套

　　10、10 米气管

　　质量保期：

　　从交付之日起，在正常使用情况下，整机质保期壹年

　　安全注意事项：

　　1.使用前，请先详读安全操作说明，并按照操作内容的说明来使用工具，以确保使用上的安全。

　　2.本工具禁止在有爆炸危险的场合使用。

　　3.严禁使用空气以外的气体当作气源来使用工具，以避免爆炸的危险。

　　4.当不使用工具、更换配件或进行维修时，请先关掉空气源并将工具和空气源的接头拔掉。

　　5.工具及其配件禁止自行更改，若使用不同的零件或非本公司出厂之零件，则不负保修责任。

　　6.当操作工具、维修工具或更换工具配件时，请随时戴上可抵抗冲击的眼罩及面具，即使是小的抛射物，亦会伤害 眼睛。

　　7.高音量会导致听觉伤害，请使用者依据各地区的规定戴上合乎标准的耳罩，以保护使用者安全。

　　8.请不要直接接触转动中的传动轴及配件，避免受伤，并戴上手套来保护手。

　　空气的供给：

　　1.空压管线的缠绕会导致严重的危险，请随时检查空压管线，并放置在适当的位置。

　　2.所有的工具、配件、空压管线都必须合乎空气压力与容积的要求。

　　3.供给工具使用的空气必须是干净且干燥，空气中的水分会导致工具内部金属生锈而造成损坏。

　　4.操作工具时，进气口处最大压力不可超过 90psi(7kg/cm2)。

　　5.整条压缩空气的供给管路包括接头内径不能小于 12mm，否则会影响气流量导致平口机无力最终废刀片。

　　注油及润滑：

　　1.请使用注油器注油来润滑工具马达组，并将流量调制每分钟 2 滴油，应使用气动工具专用油(SEA#10-20 润滑油) 2.若不使用注油器，则每班(4 小时)需从管接头处注入 5cc 的气动工具润滑油来润滑

　　3.每天工具用毕应从管接头处注入 5cc 专用工具润滑油，并操作 1-2 秒，将异物排出，后将工具至于洁净的处所， 避免异物吹入或入侵后造成零件损坏。

　　4.每天注入少量润滑油以润滑传动轴之间，减少磨损。

　　5.工具的润滑保养是必须的，没有按时保养润滑，将导致工具的扭力降低及快速降低工具的使用寿命，此种情形将 不列入保修范围。

　　6.避免使用腐蚀性的油，以避免破坏橡胶材质的油封及电木叶片等零件。

　　7.二联件过滤减压油雾器的使用如图

　　二联件过滤减压油雾器

　　设备操作注意事项：

　　1.通气前使顶紧螺帽处于松开状态，以免通气后弹性夹头处于空涨状态，以至于夹头损坏。使用工具前或用毕后， 应及时取下弹性定位夹头，以避免汽缸动作而导致弹性定位夹头损坏。

　　2.每种管子规格对应一种弹性定位夹头，请选用合适的弹性定位夹头。

　　3.擦入管口定位后，应注意管口和刀片有 1 mm 以上空隙，以避免瞬间转动而损坏刀片及设备。

　　4.必须选用本机配置的气管及接头或相同规格的气管及接头，以免造成气流量不足引起的转速不同。

　　5.进刀时遇到管端不平请缓慢进刀，待刀片与管口完全接触后可以快速推进，不然会造成管端高低不平引起的撞刀。 6.如遇进刀过程中设备剧烈颤抖，请及时放缓进刀速度，待管口平整后再进刀。

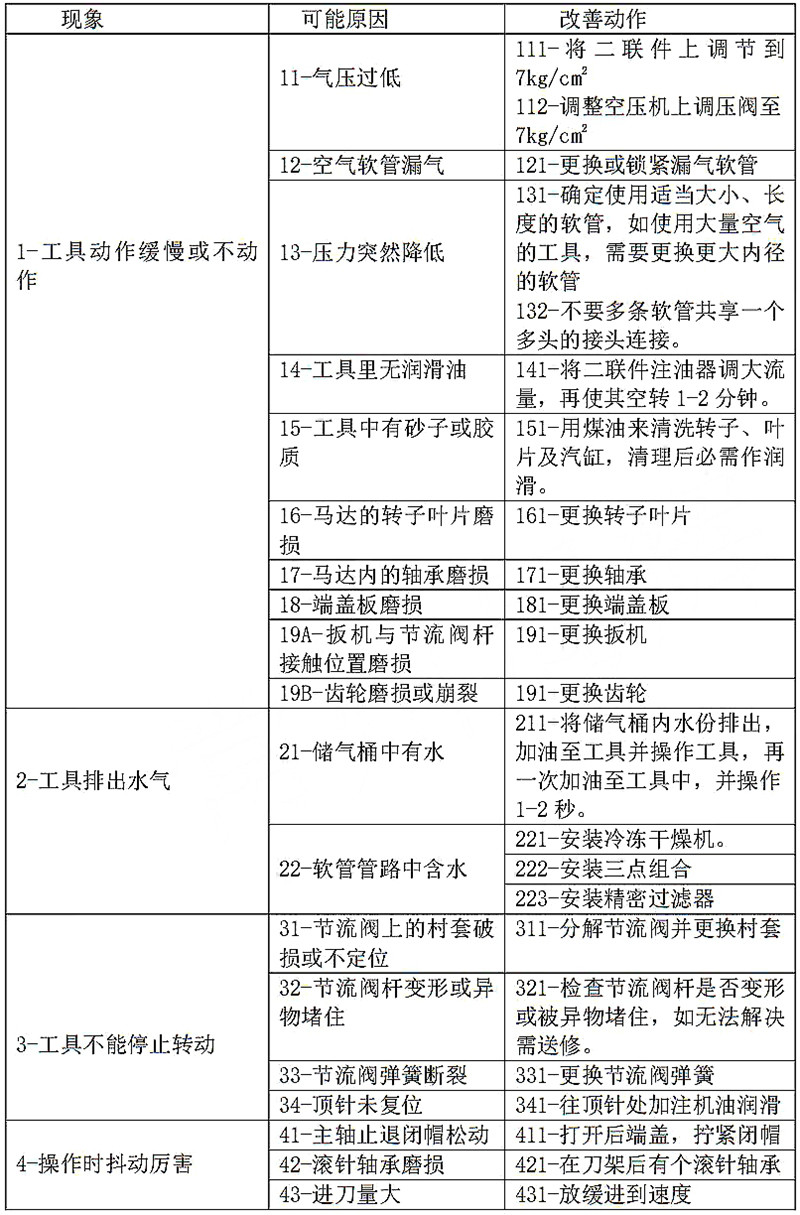

　　排除故障：
